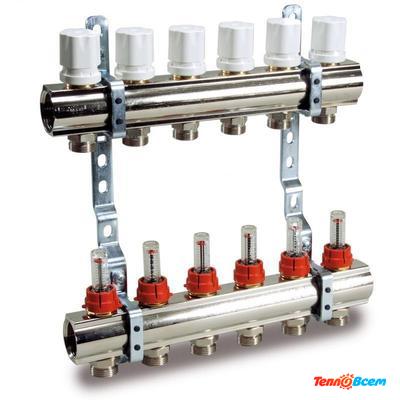

Коллекторные группы предназначены для устройства водяного теплого пола и коллекторно-лучевой схеме разводки отопления. Сам коллектор служит для равномерного распределения жидкости на каждый контур. Расходомеры установленные на корпусе позволяют с максимальной точностью настроить скорость потока в каждый контур.

Для чего нужны расходомеры? Расходомером настраивается поток в каждый контур, благодаря шкале на самом расходомере это очень удобно. Если на руках Вы имеете точный проект теплого пола и отопления, где четко указанно падение давления в каждом контуре в соответствующей физической величине, и так жеуказанно на сколько оборотов нужно "придавить" (призакрыть) вентиль каждого контура - тогда в использовании расходомеров нет необходимости. Во всех остальных случаях это очень удобный прибор, иногда даже не заменимый!

Характеристика

Коллекторные группы TIM® произведены на Европейском оборудовании и обладают высочайшим качеством и надежностью. Коллектор выполнен литьем под давлением из высококачественной латуни CW617N имеет внутренние боковые резьбы 1 дюйм, выводы под контура обеспеченны переходами на ЕВРОКОНУС резьбой 3/4.

На подающем коллекторе расположены расходомеры с возможностью фиксировать положение, а на обратном коллекторе - термостатические вентили, с декоративной белой накладкой, сняв которую можно подключить сервомотор и любую другую автоматику управления.

Способ Установки

Для установки Коллекторов TIM: на кронштейнах предусмотрены отверстия под крепления к стене, либо специальному декоративному Коллекторному шкафу.

ВАЖНО: Все резьбовые соединения коллекторной группы, содержат специальные дополнительные кольца и затяжные гайки. Для плотного соединения резьбовых частей не нужно мазать соединение геметиком, наматывать фум, паклю или нить! Все уплотнения уже включены в комплект и находятся на разборных деталях! Для соединения необходимо только закрутить резьбу до уплотнительного резинового кольца и протянуть контрогайку ключом.

Комплектность

1. Два латунных коллектора литой формы с резьбами 1"x1/2"
2. Переходные штуцеры с 1/2" на 3/4" Евро Конус
3. Два кронштейна для крепления к шкафу или стене с уплотнительными вибропоглощающими вставками
4. Расходомеры на каждый выход подающей линии с возможностью регулировки
5. Балансировочные вентили на каждый выход обратной линии с возможностью замены на сервомоторы
